重庆康明斯发动机数据单
发动机系列d19 发动机型号 kta19-g4 性能曲线号c-4212 数据单号ds-4212
cpl号:干排 1455、湿排 n/a 特征编号 d193091dx02 共 6页
安装图
●发动机单机：
●带热交换器发动机：
整机数据
型式…………………………………………………………………………………..…………..4冲程、直列、6缸柴油机
进气方式………………………………………………………………………………..…………..………….涡轮增压中冷
缸径—mm(in)×冲程—mm(in)…………………………………………………..…….…....….…159×159（6.25×6.25）
排量—l(in3)…………………………………………………………………………..…..……….….…….…..18.9 (1150)
压缩比…………………………………………………………………………………………….…….…..…………..14.5:1
发动机干质量
发动机单机（干式排气管）—kg(lb.)……………………………………..……………………………1855 (4085)
带热交换器（干式排气管）—kg(lb.)……………………………………..…………………..…….…2076 (4572)
发动机湿质量
发动机单机（干式排气管）—kg(lb.)……………………………………..……………………………1927 (4245)
带热交换器（干式排气管）—kg(lb.)……………………………………..……………………………2183 (4808)
转动惯量
●带fw4001飞轮—kg·m2(lb.ft2) ……………………………………………………………………………...7.2 (170)
●带fw4006飞轮—kg·m2(lb.ft2) ……………………………………………………………………………...8.4 (199)
质心至飞轮壳后端的距离（fh4018）—mm(in) ……………………………………….……..………...…...721 (28.4)
质心在曲轴中心线上方（仅发动机本身）—mm(in)……………………………………………..…..……....…229 (9.0)
发火顺序……………………………………………………………………………..……………………..…….1-5-3-6-2-4
发动机悬置安装
在缸体后端面处的最大允许弯矩—n·m(lb.ft)………………………………………………………..……..…1356 (1000)
排气系统
最大允许排气背压—kpa(inhg)…………………...………………………………………………………….…….10 (3.0)
进气系统
最大进气阻力
●脏滤芯空滤器—kpa(inh2o)………….….………………………………………………………..……...…..….6.23 (25)
●标准型干净滤芯空滤器—kpa(inh2o)……………………………….…………………….…………....…2.49 (10)
●重型干净滤芯空滤器—kpa(inh2o)…………….……………………………………………….…………....…3.74 (15)
冷却系统
冷却水容量
干式排气管 湿式排气管
仅发动机—l(u.s.gal.)………………………. 30 （8.0） n.a.
带hx4703散热器—l(u.s.gal.)…………….. 66 （17.5） n.a.
发动机外部最大冷却水阻力
1800r/min—kpa(psi) ………………………………………………...……………...……..……..…....69 (10)
1500r/min—kpa(psi)…………………………………………………...……………..…..….…………...…55 (8)
发动机曲轴中心线上方冷却水的最大静压—m (ft)…………………………………………….……………...18.3 (60)
标准节温器温度调节范围—℃(°f) ….…………………….……………………………………..…...82-93 (180-200)
压力盖允许的最小压力—kpa(psi) ………………………………………………………………….………...….69 (10)
最高箱顶温度—备用功率/常用功率℃(°f)...…………..………………………………………..……104/100 (220/212)
流经hx4703热交换器的最小流量@90°f(32℃)—l/min(u.s.gpm)……………..….………………….…..204 (54)
hx4703热交换器进口处的最大压力—kpa(psi)…………………………………………………………….....345 (50)
润滑系统
机油压力
低怠速时—kpa(psi)………………………………………………………………………...…….….最小138 (20)
额定转速时—kpa(psi)……………………………………………………………..………….….345-483 (50-70)
允许的最高机油温度—℃(°f)………………………………………………………….…….……….…………121 (250)
op4019机油盘的容量
高位—l(u.s.gal.)……………………………………………………………………………....………..……38 (10)
低位—l(u.s.gal.)…………………………………………………………………………………….………32 (8.5)
系统总容量（使用复合滤清器）—l(u.s.gal.) ………………………………………….………...……..…...50 (13.2)
op机油盘的倾斜角
前倾角/后倾角/侧倾角……………………………………………..…………….……………………...…..…..... 30°
燃油系统
燃油系统形式………………………………………………………………………………………….康明斯pt直喷系统
pt燃油泵允许的最大供油阻力
干净滤清器—kpa(inhg)…………………………….…………………………………………….……...…..13.3 (4)
脏滤清器—kpa(inhg)……………………………………….………………………….…………………….26.7 (8)
回油管路允许的最大回油阻力—kpa(inhg)………………………………………………………….……..……22 (6.5)
燃油泵最大流量—l/h(u.s.gph) ……………………...………………………………….……………………...220 (58)
电气系统
起动马达（重型，正极啮合）—v………………………………………………………………………….…….……..24
蓄电池充电系统，负极接地—a……………………………………………………………………………………….…35
最大允许起动电阻—ω……………………………………………………………………………………….....….…0.002
推荐蓄电池最小容量
●10℃(50°f)及以上—0°fcca…………………………………………………………………………………………600
●0℃(32°f)至10℃(50°f)—0°fcca…………………………………………………………………………………640
●-18℃(0°f)至0℃(32°f)—0°fcca…………………………………………….……………………………………900
冷起动装置起动的最低环境温度—℃(°f) ………………………………………………………………………7 (45)
发动机性能数据
在恒负荷下的稳态波动率—%………………………………………………………………………………………±0.25
典型发电机组自由场声压级噪音：
不包括排气噪音，在额定负荷时、距发动机7.5m (24.6ft)；
1800r/min—dba…………………………………………………………………………………………….…..
1500r/min—dba…………………………………………………………………………………………………
与排气管出口中心线平齐，水平距离1ft—dba…………………………………………………………………….
所有的数据均是基于发动机带燃油泵、水泵、机油泵、空滤器和消声器运转时获得的，但不带有充电机、空压机、
风扇、选用设备和驱动件。所有的数据都是基于iso 3046标准参考的条件—海拔110m（361ft），大气压力100kpa
（29.53inhg），进气温度25℃ (77°f)，相对湿度30%，使用标准no.2号柴油或符合astm d975的柴油。
备注：数据随时可能更改，恕不另行通知。
发动机性能参数 备用功率 常用功率
60hz 50hz 60hz 50hz
额定转速—r/min 1800 1500 1800 1500
怠速—r/min 675-775 675-775 675-775 675-775
输出功率—kw(bhp) 563(755) 504(675) 507(680) 448(600)
平均有效压力—kpa(psi) 1979(287) 2137(310) 1793(260) 1896(275)
活塞速度—m/s（ft/min） 9.5(1875) 7.9(1562) 9.5(1875) 7.9(1562)
摩擦功率—kw(bhp) 63(85) 45(60) 63(85) 45(60)
发动机冷却液流量
●3psi阻力下—l/min(u.s.gpm) 12.4(196) 10.2(162) 12.4(196) 10.2(162)
●最大阻力下—l/min(u.s.gpm) 11.0(175) 9.1(145) 11.0(175) 9.1(145)
干式排气管发动机数据
进气流量—l/s(cfm) 716 (1517) 579(1226) 687(1455) 532(1126)
排气温度—℃(°f) 504(939) 557(1034) 481(898) 538(1000)
排气流量—l/s(cfm) 1862(3945) 1604(3398) 1734(3673) 1434(3039)
发动机辐射散热量—kw(btu/min) 80(4522) 72(4108) 71(4050) 64(3654)
对冷却液的散热量—kw(btu/min) 287(16350) 270(15340) 252(14350) 240(13660)
排气散热量—kw(btu/min) 402(22830) 361(20530) 366(20824) 319(18125)
风扇冷却空气流量l/s(cfm) 11700 9800 11700 9800
湿式排气管发动机数据
进气流量—l/s(cfm)
排气温度—℃(°f)
排气流量—l/s(cfm)
发动机辐射散热量—kw(btu/min)
对冷却液的散热量—kw(btu/min)
排气散热量—kw(btu/min)
排量：18.9 liter(1150in3) 进气方式：增压中冷
缸径：159mm (6.25in) 燃油系统：pt(g)-efc
冲程：159mm (6.25in) 标定功率：563 kw (755 bhp)
缸数：6 标定转速：1800r/min
所有的数据均基于发动机带燃油系统、水泵、机油泵、空滤器和消声器时获得的，而不带有交流发电机、风扇、
其它选用设备和被驱动的附件。
发动机输出功率
发动机转速
r/min 备用功率 常用功率 连续功率
bhp kwm bhp kwm bhp kwm bhp
1800 755 563 680 507 575 429
1500 675 504 600 408 475 355

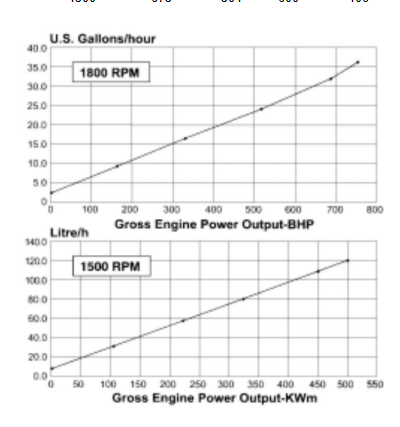

输出功率 燃油消耗
% bhp kwm usgal/hr liter/hr
1800r/min标定功率
100 755 563 35.2 133
常用功率
100 680 507 31.7 120
75 510 380 24.3 92
50 340 254 17.0 65
25 170 127 9.6 36
0 0 0
1500r/min 标定功率
100 675 504 31.9 121
常用功率
100 600 448 28.4 107
75 450 336 21.6 82
50 300 224 14.9 57
25 150 112 8.1 30
0 0 0
以上所示发动机性能数据，是基于iso 3046 标准规定的条件—海拔110m(361ft)，大气压力100kpa (29.53inhg)，进气温度25°c(77°f)，相对湿度30%，使用no.2柴油或相当于astm d2柴油的条件下得到的。
功率标定使用准则见《g-发动机功率标定使用准则》。
油消耗数据是基于重度为0.85kg/l(7.1lbs/u.s.gal.)的no.2柴油而得到的。
康明斯发动机排放数据单
型式：4冲程，直列，6缸柴油机 用途：交流发电机组动力
排量：18.9 liter(1150in3) 进气方式：增压中冷
缸径：159mm (6.25in) 压缩比：13.9：1
冲程：159mm (6.25in) 排放控制措施：增压、中冷及可变正时
性能数据 备用功率标定 常用功率标定
kw(bhp)@1800r/min(60hz) 563(755) 507(680)
燃油消耗 l/h(u.s.gal./h) 133(35.2) 120(31.7)
空燃比
排气流量 l/h(cfm) 1862(3945) 1734(3673)
排气温度°c(°f) 504(939) 481(898)
排放数据
单位：均为g/bhp.hr
成分 备用功率标定 常用功率标定
hc 0.20 0.185
nox 9.85 9.0
co 1.27 0.92
pm 0.12 0.10
so2 0.58 0.57
co2
n2
o2
h2o
试验条件
试验过程中，将发动机稳定控制在标定转速(±25r/min)，标定功率(±2%)范围内，使得压力、温度和排放数据稳定。
燃油规范：硫(重量) 含量0.2%、十六烷值为42 —50的astm d975 no.2 柴油
燃油温度：37℃(99°f) ±5℃(9°f) [燃油泵进口]
进气温度：25℃(77°f) ±5℃(9°f)
大气压力：100kpa (29.53inhg) ±3.4kpa (1inhg)
湿 度：nox测量值按75喱h2o/lb.干空气进行修正
所列hc，nox和co等排放数据，均测取于满足上述试验条件的单台发动机。数据将会受到仪器、测试方法及不同发动机等因素影响。进行试验时，发动机进排气阻力应保持在数据单规定的限值内，以保证试验结果的准确。
康明斯发动机排放数据单
型式：4冲程，直列，6缸柴油机 用途：交流发电机组动力
排量：18.9 liter(1150in3) 进气方式：增压中冷
缸径：159mm (6.25in) 压缩比：13.9：1
冲程：159mm (6.25in) 排放控制措施：增压、中冷及可变正时
性能数据 备用功率标定 常用功率标定
kw(bhp)@1500r/min(60hz) 504(675) 448(600)
燃油消耗 l/h(u.s.gal./h) 121(31.9) 107(28.4)
空燃比
排气流量 l/h(cfm) 604(3398) 1434(3039)
排气温度°c(°f) 557(1034) 538(1000)
排放数据
单位：均为g/bhp.hr
成分 备用功率标定 常用功率标定
hc 0.19 0.17
nox 10.06 9.18
co 3.84 3.20
pm 0.15 0.15
so2 0.59 0.58
co2
n2
o2
h2o
试验条件
试验过程中，将发动机稳定控制在标定转速(±25r/min)，标定功率(±2%)范围内，使得压力、温度和排放数据稳定。
燃油规范：硫(重量) 含量0.2%、十六烷值为42 —50的astm d975 no.2 柴油
燃油温度：37℃(99°f) ±5℃(9°f) [燃油泵进口]
进气温度：25℃(77°f) ±5℃(9°f)
大气压力：100kpa (29.53inhg) ±3.4kpa (1inhg)
湿 度：nox测量值按75喱h2o/lb.干空气进行修正
所列hc，nox和co等排放数据，均测取于满足上述试验条件的单台发动机。数据将会受到仪器、测试方法及不同发动机等因素影响。进行试验时，发动机进排气阻力应保持在数据单规定的限值内，以保证试验结果的准确。
备注：所有参数如有更改，恕不另行通知。
