520kw重庆康明斯柴油发动机技术参数-凯发体育登录官网
文章来源：康明斯动力 浏览次数：时间：2017-07-24
重庆康明斯发动机 数据单
发动机系列d19 发动机型号ktaa19-g6 性能曲线号：c- cq402 数据单号ds-fr427
cpl号:干排 n/a、湿排 cq406 特征编号 d193091dxcq 共 3 页
安装图
● 发动机单机：
● 带热交换器发动机：
整机数据
型式……………………………………………………………………………………………..…………..4冲程、直列、6缸柴油机
进气方式……………………………………………………………………………………………..…………..……涡轮增压空空中冷
缸径—mm(in)×冲程—mm(in)………………………………………………………………..…….…....….…159×159（6.25×6.25）
排量—l(in3)………………………………………………………………………………………..…..……….….…….…..18.9 (1150)
压缩比……………………………………………………………………………………………………….…….…..…………..13.5:1
发动机干质量
发动机单机（湿式排气管）—kg(lb.)……………………………………………………..……………………………1905 (4195)
发动机湿质量
发动机单机（湿式排气管）—kg(lb.)……………………………………………………..……………………………1977 (4355)
转动惯量
●带fw4001飞轮—kg·m2(lb.ft2)…………………………………………………………………………………………...7.2 (170)
●带fw4006飞轮—kg·m2(lb.ft2)…………………………………………………………………………………………...8.4 (199)
质心至飞轮壳后端的距离（fh4018）—mm(in)…………………………………………………….……..………...…...721 (28.4)
质心在曲轴中心线上方（仅发动机本身）—mm(in)………………………………………………………..…..……....…229 (9.0)
发火顺序……………………………………………………..………………………………………………………..…….1-5-3-6-2-4
发动机悬置安装
在缸体后端面处的最大允许弯矩—n·m(lb.ft)…………………………………………………………………..……..…1356 (1000)
排气系统
最大允许排气背压—kpa(inhg)…………………...…………………………………………………………………….…….10 (3.0)
进气系统
最大进气阻力
●脏滤芯空滤器—kpa(inh2o)………….….…………………………………………………………………..……...…..….6.23 (25)
●标准型干净滤芯空滤器—kpa(inh2o)…………….……………………………………………………….…………....…2.49 (10)
●重型干净滤芯空滤器—kpa(inh2o)…………….………………………………………………………….…………....…3.74 (15)
中冷器系统
●最大进气歧管温度（环境温度25℃）—℃(degf)…………….…………………………………………………………. 45(120)
●穿越中冷器和oem中冷系统管路后的压力降—kpa(inhg)….………………………………………………………………17(5)
冷却系统
冷却水容量 干式排气管 湿式排气管
仅发动机—l(u.s.gal.)……………………………………………………………………. n.a. 30（8.0）
发动机外部最大冷却水阻力
1800r/min—kpa(psi)………………………………...………………………………………………...……..……..…....69(10)
1500r/min—kpa(psi)………………………………...……………………………………………..…..….…………...…55 (8)
发动机曲轴中心线上方冷却水的最大静压—m (ft)………………………………………………………….……………...18.3 (60)
标准节温器温度调节范围—℃(°f)….………………………………………………………….………………..…...82-93 (180-200)
压力盖允许的最小压力—kpa(psi)……………………………………………………………………………….………...….69 (10)
最高箱顶温度—备用功率/常用功率℃(°f)...……………………………………………..………………..……104/100 (220/212)
润滑系统
机油压力
低怠速时—kpa(psi) …………………………………………………………………………………...…….….最小138 (20)
额定转速时—kpa(psi) ………………………………………………………………………..………….….345-483 (50-70)
允许的最高机油温度—℃(°f) …………………………………………………………….…….……….…………121 (250)
op4019机油盘的容量
高位—l(u.s.gal.)………………………………………………………………………………………....………..……38 (10)
低位—l(u.s.gal.)……………………………………………………………………………………………….………32 (8.5)
系统总容量（使用复合滤清器）—l(u.s.gal.)……………………………………………………….………...……..…...50 (13.2)
op机油盘的倾斜角
前倾角/后倾角/侧倾角……………………..…………….………………………………………………………...…..…..... 30°
燃油系统
燃油系统形式…………………………………………………………………………………………………….康明斯pt直喷系统
pt燃油泵允许的最大供油阻力
干净滤清器—kpa(inhg)……………………………………………………………….…………………….……...…..13.3 (4)
脏滤清器—kpa(inhg)………………………………………………………………………….….…………………….26.7 (8)
回油管路允许的最大回油阻力—kpa(inhg) …………………………………………………………………….……..……22 (6.5)
燃油泵最大流量—l/h(u.s.gph)………………………...…………………………………………….……………………...242 (64)
电气系统
起动马达（重型，正极啮合）—v…………………………………………………………………………………….…….……..24
蓄电池充电系统，负极接地—a………………………………………………………………………………………………….…35
最大允许起动电阻—ω………………………………………………………………………………………………….....….…0.002
推荐蓄电池最小容量
●10℃(50°f)及以上—0°fcca……………………………………………………………………………………………………600
●0℃(32°f)至10℃(50°f)—0°fcca ……………………………………………………………………………………………640
●-18℃(0°f)至0℃(32°f)—0°fcca……………………………………………………….……………………………………900
发动机性能数据
在恒负荷下的稳态波动率—% …………………………………………………………………………………………………±0.25
典型发电机组自由场声压级噪音：
不包括排气噪音，在额定负荷时、距发动机7.5m (24.6ft)；
1800r/min—dba……………………………………………………………………………………………………….…..
1500r/min—dba……………………………………………………………………………………………………………
与排气管出口中心线平齐，水平距离1ft—dba……………………………………………………………………………….
所有的数据均是基于发动机带燃油泵、水泵、机油泵、空滤器和消声器运转时获得的，但不带有充电机、空压机、风扇、选用设备和驱动件。所有的数据都是基于iso 3046标准参考的条件—海拔110m（361ft），大气压力100kpa（29.53inhg），进气温度25℃ (77°f)，相对湿度30%，使用标准no.2号柴油或符合astm d975的柴油。
备注：数据随时可能更改，恕不另行通知。
发动机性能参数 应急功率 常用功率
60hz50hz60hz 50hz
额定转速—r/min 1800 1500
怠速—r/min 675-775 675-775
输出功率—kw(bhp) 620(831) 570(764)
平均有效压力—kpa(psi) 2175(315) 2404(349)
活塞速度—m/s（ft/min） 9.5(1875) 7.9(1562)
摩擦功率—kw(bhp) 63(85) 45(60)
发动机冷却液流量
●3psi阻力下—l/min(u.s.gpm) 12.4(196) 10.2(162)
●最大阻力下—l/min(u.s.gpm) 11.0(175) 9.1(145)
干式排气管发动机数据
进气流量—l/s(cfm)
排气温度—℃(°f)
排气流量—l/s(cfm)
发动机辐射散热量—kw(btu/min)
对冷却液的散热量—kw(btu/min)
排气散热量—kw(btu/min)
风扇冷却空气流量l/s(cfm)
湿式排气管发动机数据
进气流量—l/s(cfm) 745(1579) 732(1552)
排气温度—℃(°f) 477(890) 490(914)
排气流量—l/s(cfm) 2013(4268) 1992(4220)
发动机辐射散热量—kw(btu/min) 89(5033) 80(4522)
对冷却液的散热量—kw(btu/min) 322(18210) 287(16350)
排气散热量—kw(btu/min) 438(24770) 402(22830)
排量：18.9 liter(1150in3) 进气方式：增压空空中冷
缸径：159mm (6.25in) 燃油系统：pt(g)-efc
冲程：159mm (6.25in) 标定功率：570 kw (764 bhp)
缸数：6 标定转速：1500r/min
所有的数据均基于发动机带燃油系统、水泵、机油泵、空滤器和消声器时获得的，而不带有交流发电机、风扇、其它选用设备和被驱动的附件。
发动机输出功率
发动机转速r/min 应急功率 常用功率
bhpkwmbhpkwm
1500 764 570

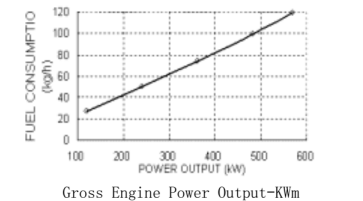

燃油消耗
输出功率 燃油消耗
% bhp kwm kg./hr liter/hr
应急功率
100 764 570 118.9 141.5
647 483 99.56 118.5
485 362 74.12 88.2
324 242 50.34 59.9
162 121 26.78 31.9
0 0
以上所示发动机性能数据，是基于iso 3046 标准规定的条件—海拔110m(361ft)，大气压力100kpa (29.53inhg)，进气温度25°c(77°f)，相对湿度30%，使用no.2柴油或相当于astm d2柴油的条件下得到的。
功率标定使用准则见《g-发动机功率标定使用准则》。
油消耗数据是基于重度为0.85kg/l(7.1lbs/u.s.gal.)的no.2柴油而得到的。
排量：18.9 liter(1150in3) 进气方式：增压空空中冷
缸径：159mm (6.25in) 燃油系统：pt(g)-efc
冲程：159mm (6.25in) 标定功率：620 kw (831 bhp)
缸数：6 标定转速：1800r/min
所有的数据均基于发动机带燃油系统、水泵、机油泵、空滤器和消声器时获得的，而不带有交流发电机、风扇、其它选用设备和被驱动的附件。
发动机输出功率
发动机转速r/min 应急功率 常用功率
bhp kwm bhp kwm
1800 831 620

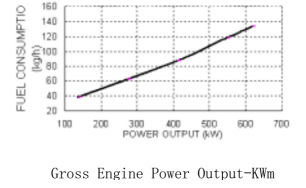

燃油消耗
输出功率 燃油消耗
%bhp kwm kg/hr liter/hr
应急功率
100 831 620 133.5 158.9
735 548 117.6 140.0
551 411 88.1 104.9
368 274 62.4 74.3
184 137 38.3 45.6
0 0
以上所示发动机性能数据，是基于iso 3046 标准规定的条件—海拔110m(361ft)，大气压力100kpa (29.53inhg)，进气温度25°c(77°f)，相对湿度30%，使用no.2柴油或相当于astm d2柴油的条件下得到的。
功率标定使用准则见《g-发动机功率标定使用准则》。
油消耗数据是基于重度为0.85kg/l(7.1lbs/u.s.gal.)的no.2柴油而得到的。
